拓普康GT1000自动马达全站仪

Topcon GTL-1000 产品介绍视频
https://v.qq.com/x/page/g0889ivlzoa.html

GTL-1000是拓普康出品三维激光扫描仪与全站仪的结合体，真正意义上的把全站仪的技术与扫描仪相融合，可以出色完成扫描、测量、放样等多项工作。

全站式扫描仪 拓普康 GTL-1000做为一款革新的全站式扫描仪，真正的做到了扫描测量一体化。在高密度扫描断面超欠挖分析、精细化开挖方量分析、衬砌厚度分析、岩土工程监测分析和隧道竣工等方面有表现。

● 高速的激光扫描
● 全景扫描+内置广角相机
● 毫米级精度
● 角度精度1秒
● 自动跟踪照准棱镜
● 完整的全站仪功能

作为一台全站仪GTL-1000有如下特点：
单人操作的马达全站仪
超长的免棱镜测距
混合测量系统
预测棱镜追踪技术
节省投入，减少人力成本，一台设备适用不同工作需求

• 全站式扫描仪
• 1秒测角精度
• 测量速率高达10,000点/秒 • 适应性强、速度快
• IP65防护等级
• 流程化，易于理解
• 操作易于掌握，节约时间
• 施工测量数据成果完整、无缝集成

作为一台扫描仪GTL-1000有如下特点：
比同类型产品快7倍，分辨率高4倍
高质量、高分辨率的点云，帮助用户更全面的了解现状
提高50%的内业拼接处理速度

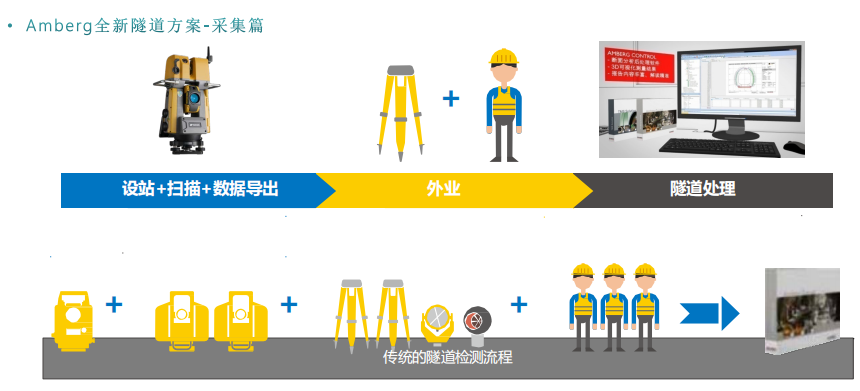

作为一款全站式扫描仪

GTL-1000将原有的检测工作流程极大的简化，一台设备就可以完成所有工作。

技术参数：

自动跟踪/ 自动照准
驱动方式                                         超声波马达驱动
更大转速/ 更大自动跟踪速度          180° / 秒/ 20° / 秒
自动跟踪自动视准距离范围            360°棱镜ATP1 / ATP1S : 2 〜600m
                                                       小型杆式棱镜R1PA / 棱镜5：1.3 ~ 500m
                                                       标准单棱镜AP01AR / 棱镜2：1.3 ~ 1000m
                                                       反射片（自动照准）: 10 ~ 50mm 角：5 ～ 50m
测角部 / 测距部
zui小显示（可选）                           0.1”
测角精度（ISO17123-3：2001）   1"
双轴补偿器/ 视准差改正                 液体双轴倾斜传感器，补偿范围±5.5′，具备视 差改正
IACS（角度自校准系统）              内置
激光输出等级                                 无棱镜：3R 级，棱镜/ 反射片1 级
测距范围（一般气象条件下）无棱镜  0.3 ～1000m
反射片                                            RS90N-K：1.3 ～ 500m、RS50N-K：1.3 ～ 300m、RS10N-K：1.3 ～ 100m
小型棱镜                                        1.3 ～ 500m
单AP 标准棱镜                              1.3 ～ 5600m
360°棱镜ATP1/                             1.3 ～ 1000m
ATP1S

扫描单元
扫描角度                                          360° ╳ 270°
扫描范围                                          0.5 ~ 70m（@90％）
扫描频率                                          100000 点/ 秒
扫描转速                                          1042 ~ 2083 转/ 分
数据接口                                          SD 卡 /IEEE802.11n
扫描精度                                          ±2mm@50m

扫描格式                                          CLR
相机                                                 广角相机
像素                                                 500 万像素
系统/ 接口与数据管理
操作系统/ 应用软件                          Windows CE 7 / MAGNET Field
显示器/ 键盘                                     4.3 英寸，亮度自动控制，带背光半透射式TFT WVGA 彩色液晶显示触摸屏/ 背光式24 按键键盘
触发键                                              位于仪器支架右侧
数据存储内存                                    1GB( 含软件存储空间)
外存                                                  USB 闪存（更大32GB）
通讯接口                                           RS-232 串口，USB2.0（A 口和小型B 口） ，蓝牙
其他
导向光                                             绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m
激光指示器                                     同轴红色EDM 激光束
水准器     图形水准器                     ±6′（内圆）
               圆水准器                         10' / 2mm
光学对中器                                     放大倍率：3X，最短焦距:0.5m 自基座
防尘防水等级/ 工作温度                 IP65 / -20 ~ +50℃
电源系统
电池BDC70 机载电池                    可充电锂电池
工作时间BDC70 机载电池             单块电池扫描时间1 小时，测量时间4 小时
