GEOSLAM REVO

GeoSLAM ZEB-REVO 产品介绍视频
https://www.bilibili.com/video/av73675149/

ZEB-REVO

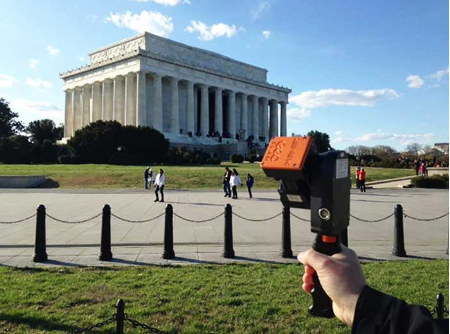

是一款功能多样的激光扫描仪，使用起来非常简单。 它可以安装在您选择的移动平台上，例如车辆或UAV，或者用作带手枪式握把的手持式扫描仪。 传感器还可以连接到杆上，以帮助您扫描难以触及或难以接近的环境。 通过目标调查环境，每秒记录超过40,000个测量点。

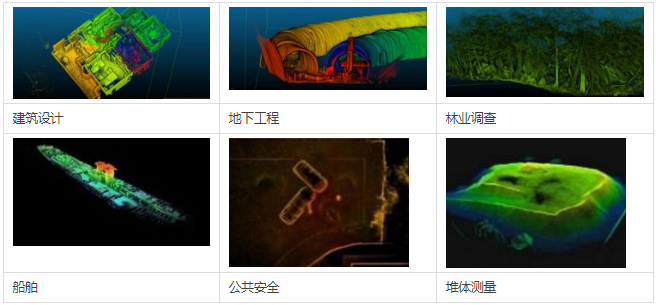

应用

ZEB-REVO是基于其前身，经过认可和授予的ZEB1而创建的，具有更快的扫描速度，操作更简单，功能更多。 它基于市场领先的GeoSLAM算法，即同步定位和映射（SLAM），可以在不需要GPS的情况下实现封闭环境的快速动态映射。 这种多功能性使ZEB-REVO适用于各种各样的应用，否则使用传统的提升技术很难或很慢。

改善了性能

额外的多功能性：由于传感器头的自动旋转，ZEB-REVO可以手持，但也可以用于测量杆，背包或自动驾驶汽车

高分辨率：ZEB-REVO的速度为100Hz，扫描线数比ZEB1高2.5倍，结构更均匀，点云更均匀

更适中：ZEB-REVO仅需一只手且尺寸小，可提供出色的提升操作

更佳精度：高分辨率有助于改善环境特性的提取，因此只需一个闭环即可在SLAM寄存器中实现更高的自动精度

软件

移动测绘软件

将3D扫描数据转换为可操作的信息

GeoSLAM Hub＆Draw是一个全面的软件套件，可在几分钟内将3D点云数据转换为可操作的信息和有价值的可交付成果。

作为GeoSLAM完整移动映射解决方案的一部分，GeoSLAM Hub＆Draw将业界领先的SLAM（同步定位和映射）技术与强大的后处理功能结合在一起，提供完整的端到端解决方案。

软件功能

业界领先的SLAM处理，可从移动数据生成准确的3D点云

自动注册多个扫描和数据集的地理参考以进行控制

导入，查看和查询从所有GeoSLAM移动映射设备捕获的数据

生成简单快速的3D测量和2D CAD交付

轻松导出数据，以便与所有主要的第三方CAD和GIS软件包一起使用

与全球多个利益相关方共同发布，分享和协作

技术参数

产品型号                      ZEB-REVO RT               ZEB-REVO
系统特点
更大测距                                               30m
数据获取速率                                   43200点/秒
分辨率                                              水平0.625°
垂直                                                       1.8°
视场角                                               270°*360°
电源电压                             14.8V                     12VDC±10%
电源电流                      2.5A，更大10A            1A，更大1.5A
能耗                                     30W                       小于20W
工作温度                         +10°至+30°                 0°至+50°
工作湿度                            无冷凝                     <85% RH
运载平台                                          手持/杆/车
数据特点
数据存储                            120GB                         55GB
原始文件大小                              10MB/分钟扫描
处理后文件大小                            8MB/分钟扫描
默认输出文件格式                        LAS/PLY/E57
通用性                                   兼容所有主流CAD软件
图形化用户界面        兼容任意平板电脑或手机          无
WiFi距离                               15m                              无
系统精度
相对精度                                             1-3cm
精度                         3-30cm（10分钟扫描，闭合回路）
传感器信息
激光安全等级                                人眼一级安全
激光波长                                             905nm
扫描线速率                                         100Hz
扫描仪分辨率                                   水平0.625°
旋转速率                                             0.5Hz
电池
电池类型                                         锂离子电池
容量                                       50Wh                      8Ah±5%
标称电压                               14.8V                          12V
工作时长                               1.5小时                       4小时
充电时长                                           8-12小时
充电器标准                                        英/美/欧
充电器重量                            550g                         600g
电池释放                             快放机制                  300+循环
保护箱
防护等级                                IP51                         IP64
线缆接口                                            LEMO
重量（扫描仪）                                 1.0kg
重量（处理单元）                 1.7kg                          无
重量（全套系统）                 6.3kg                       4.1kg
尺寸（处理单元）        220*180*470mm      扫描仪80*113*287mm
尺寸（保护箱）           460*370*180mm       背包220*180*470mm

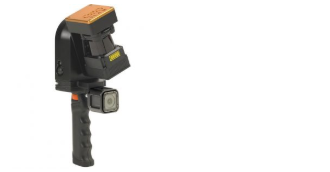

ZEB-CAM配件参数
相机类型                                       GoPro Session
视频分辨率                                        1440p
每秒帧数                                              30
图片分辨率                                    1920*1440
视场角                                         （120°*90°）
存储介质                                         内置SD卡
供电系统                                         内置电池
工作时长                                   2小时不间断使用
图像同步                          使用集成内置传感器的光流法
连接                                   1.5m线缆多针LEMO接口
软件                           GeoSLAM Desktop V3或GeoSLAM Hub
