中海达 ZTS-420L8

中海达ZTS-420L8

彩屏系列全站仪

ZTS-420系列全站仪为中海达公司旗下中海达品牌的彩屏全站仪产品。 此款产品采用编码测角技术、光电一体式双轴补偿系统，利用STM32架构设计的强大兼容性和处理能力特点，使用2.8寸高亮彩色显示屏，对电路部分进行高集成设计，配合海星达品牌独特的结构设计和提升的免棱镜测距技术，并且继承了品牌坚持的智能理念，为智能型全站仪添上色彩。

性能优势

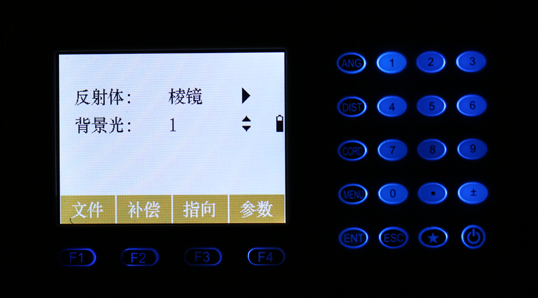

2.8寸高亮彩色显示屏

光电一体式双轴补偿
800米免棱镜距离测量，精测0.8秒，跟踪0.4秒
标配RS232C/OTG U盘/SD卡/MicroUSB接口
智能联机检校软件

技术参数

型号                        ZTS-420L8        ZTS-420L10
角度测量（HZ、V）
测角原理 编码
zui小读数                  1″
测角精度                  2″
望远镜
放大倍数                 30X
视场角                    1°30′
zui短视距                 1.5m
十字丝                     照明
补偿器
系统                        光电一体式双轴补偿器
补偿范围                 ±3′
设置精度                 1″
距离测量（IR）
测程 单棱镜            大气一般/好  4000m/5000m
使用反射片             1000m
测距精度（精测/粗测/跟踪）    2mm+2ppm
测量时间（重复/跟踪）            0.8秒/0.3秒
无棱镜测距（RL）
测程（使用反射率为90%的柯达白卡）  800m      1000m
测距精度                 3mm+2ppm
测量时间                 约1.5秒
通讯
内存数据容量          20000数据点/SD卡（标配8G OTG U盘）
接口                        标准RS232串口/MicroUSB/U盘
无线通讯                 蓝牙
数据格式                 ASCII
操作
操作系统                 中文实时操作系统
显示屏                    2.8寸240*320像素高亮彩色显示屏
键盘                        双面数字蓝色背光硅胶按键
激光对点器

类型                       激光对点，4级亮度调节（光学对点器可配）
精度                      1mm（仪器高1.5米）
环境条件
工作温度范围        -20℃-50℃
存储温度范围        -40℃-70℃
温度气压输入        自动传感
防水防尘（依据标准：IEC60529）     IP55
电源供应
电池类型               高能锂电
电压/容量              7.4V 3000mAh
工作时间               使用ZBA-400 8小时(新电池25℃30秒测量一次) 16小时连续测角模式
测量次数               约12000次
