拓普康 OS-101

OS-100
第三代 OS 系列彩屏专业型全站仪

性能强大、用处更广泛
WinCE 全 站 仪 的 新 标 准

OS-101专业型全站仪主要特点：
◆ 超窄 EDM 激光束，可测量墙面、角点、地面、井盖等目标，也可测量高压线、树枝等细小目标，并能透过铁丝网缝隙进行测量
◆ 测角精度1″（OS-101），2″（OS-102）
◆ 测距精度2mm+2ppm（棱镜），测程500m
◆ 测量效率高，单次测量时间仅需1.0 秒
◆ 500MB 超大内存，支持U 盘、蓝牙传数据

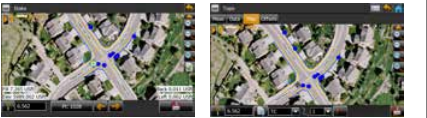

◆ 高清彩色触屏，支持一边测量，一边使用CAD 草图
◆ 功能强大的WinCE 操作系统，支持开发和安装测量程序
◆ 坚固的机身设计，通过冲击、振动、高温、湿度等检测
◆ 改进型 EDM，测距更快，功能更强
◆ 远距离无线数据通讯
◆ 先进的高精度测角系统
◆ 功能强大的 MAGNET Field 机载应用软件

轻便、灵巧的 Windows CE 全站仪集成了测绘领域全部的应用功能
Windows CE 全站仪即将迎来轻便、灵巧的机身

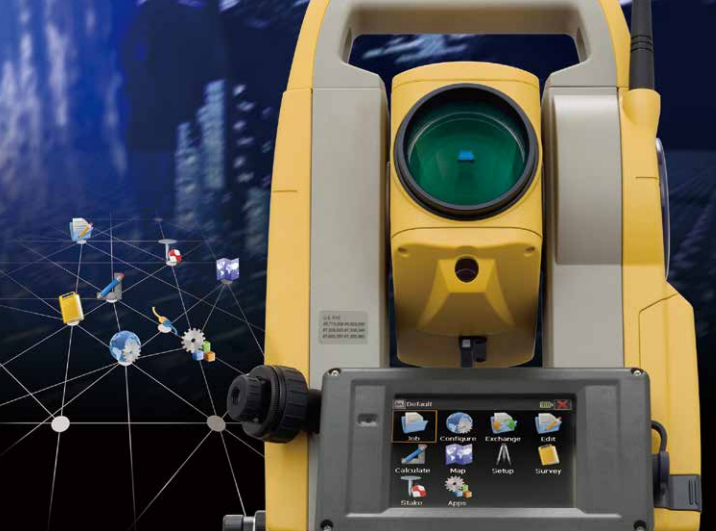

● Windows CE 系统提供了一个操作熟悉，功能强大的仪器使用界面
● 全新的机载应用软件“MAGNET Field”满足各种工程测量的需求
快速、强大的测距系统
● 快速、地相位瞄准技术
● 1.0 秒的快速距离测量
● 免棱镜距离测量的短距离仅为 30cm
● 先进的高亮度指示器瞄准
● 小的光斑减小距离测量误差
● 测量精度可靠（独特的小入射角度）
● 确保了反射片距离测量的精度

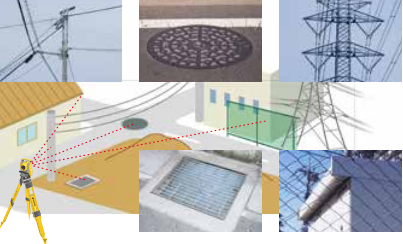

超窄 EDM 激光束不仅可以地测量墙面、角点、地面、井盖等浅入射角目标，还可以测
量高压线或树上的枝叶等细小目标，并能透过铁丝网缝隙进行测量。先进的角度测量系统
● OS 所具有的独特的编码器能够确保在持续测量条件下精度的可靠性。双轴补偿器能够保证仪器在地形恶劣的环
境下仍水平。
● 制动螺旋和微动螺旋能够确保稳定的角度测量。
● OS-101 和 OS-102 都采用了开创性的技术，可以获得非常可靠的测角精度

机身设计
● IP65 防尘防水等级
● 标 准 型 仪 器 使 用 温 度 范 围 为：-20 ℃ ~+50 ℃。 低 温 型 仪 器为 -30℃ ~+50℃，高温型仪器为：-
20℃ ~+60℃

远距离无线蓝牙通讯
● Class1 远距离蓝牙通讯设备 *
● 确保了全站仪与手簿远距离的稳定连接
● 测站只需瞄准目标，主要工作在镜站用手簿操作，加快了测量速度
* 部分机型为选配

数据采集，放样，道路测量和几何坐标应用等测量功能

MAGNET Field 定位技术是一款采用云计算解决方案的应用软 件，它通过云计算平台实现野外测量数据和办公室内主机之间数据的 无缝链接 实时数据链接，无论何时何地都可以实现数据交换、数据通讯、数据 跟踪等功能

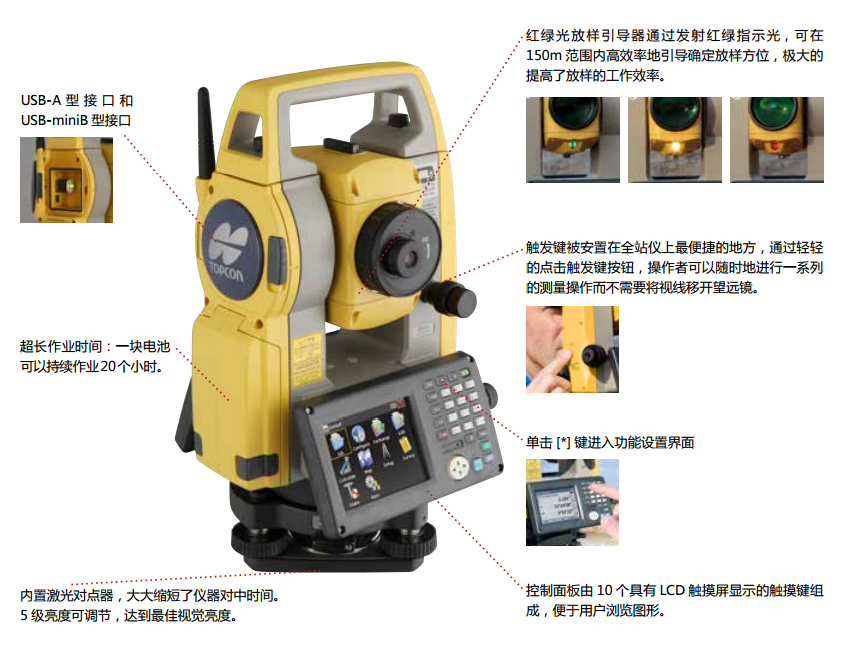

USB-A 型 接 口 和USB-miniB 型接口

超长作业时间：一块电池
可以持续作业20个小时。

内置激光对点器，大大缩短了仪器对中时间。
5 级亮度可调节，达到更佳视觉亮度。

红绿光放样引导器通过发射红绿指示光，可在150m 范围内效率高地引导确定放样方位，大大的提高了放样的工作效率。

触发键被安置在全站仪上便捷的地方，通过轻轻的点击触发键按钮，操作者可以随时地进行一系列的测量操作而不需要将视线移开望远镜。

控制面板由 10 个具有 LCD 触摸屏显示的触摸键组成，便于用户浏览图形。

超长作业时间
● 通用电池，也可以使用在拓普康GNSS 产品上 *
* 部分 GNSS 产品可用
● 仅一个电池可以持续作业 20 个小时。

标准配置
● OS 主机 ● 电池（BDC70）
● 电池充电器 (CDC68)
● 电源电缆线 ● 镜头盖 ● 镜头刷
● 镜头遮光罩 ● 工具袋 ● 螺丝刀
● 校正针 ×2 ● 清洁布
● 操作手册 ● USB 盘
● 激光警示标牌 ● 仪器箱 ● 肩带
