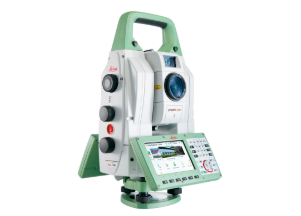

徕卡TS60全站仪
徕卡TS60凭借全新的ATRplus自动照准技术被誉为“全球首台自动学习全站仪”。ATRplus技术采用全新的光斑分析法优化棱镜验证方法，可以在超远距离自动学习目标棱镜，让您不再将精力浪费在重复的学习棱镜工作中，一键助您自动识别有效棱镜，排除环境中的干扰因素（灯光、水气、日照等）和无效目标。有效的提高自动测量的距离、精度和效率，大大降低人员的劳动强度！
产品特点：
ATRplus技术，再次突破自动测量ji限
Captivate三维软件，三维无处不在
1G双核A9处理器，刷新计算能力新高度
压电陶瓷驱动，转速快，噪音低，耗能小
双相机系统，粗瞄范围广，精瞄准确性高
智能电源管理，双重保障，数据安全无忧
压电陶瓷驱动，转速快，噪音低，耗能小
5英寸WVGA显示屏， 不止于大！分辨率是传统5倍
优越指标性能
角度测量
精度1Hz, V 编码，连续，四重角度探测 0.5" (0.15mgon)
距离测量
范围2 棱镜(GPR1,GPH1P)3 1.5m 至 > 3500 m
无棱镜/任何表面4 1.5m 至 > 1000 m
长测量模式2,4,5 12000m
精度/测量时间 单次(棱镜)2,5 0.6mm + 1ppm / 典型2.4秒
单次(任何表面)2,4,5,6 2mm + 2ppm /典型3秒
连续(棱镜)2,5 3mm + 1.5 ppm / 典型 0.15秒
光斑大小 50m处 8 mm x 20 mm
测量技术 基于相位原理系统分析技术 同轴，红色可见光
图像
广角相机和望远镜相机 传感器 500万像素 CMOS 传感器
视场 (广角相机 / 望远镜相机) 19.4° / 1.5°
帧频率 高达 20 帧每秒
马达
直驱，压电陶瓷技术 转速 / 换面时间 更大180°(200 gon)每秒 / 典型 2.9 秒
自动照准 (ATR)
范围 ATR模式2 / 跟踪模式2 圆棱镜 (GPR1, GPH1P) 1500 m / 1000 m
360°棱镜 (GRZ4, GRZ122) 1000 m / 1000 m
精度1,2 / 测量时间 ATRplus 测角精度(Hz, V) 0.5" (0.15 mgon) / 典型 3-4 秒
搜索
范围 / 搜索时间8 360° 棱镜 (GRZ4, GRZ122) 300 m / 典型 5 秒
导向光 (EGL)
工作范围 / 精度 5 –150 m / 典型 5 cm，100 m处
一般参数
机载软件系统 Captivate软件（含应用程序）
处理器 TI OMAP4430 1GHz 双核
ARM? CortexTM -A9
MPCoreTM 操作系统-Windows EC7
自动对焦望远镜 放大倍数 / 焦距范围 30 x / 1.7 m 至无穷远
显示屏和键盘 5英寸，WVGA，彩色，触屏，双面 37 个按键，带照明功能
操作 3个无限位驱动，1个伺服对焦驱动，2个自动对焦按键，用户自定义
快捷键
电源 可更换内置锂电池，具有给电池充电功能 使用时间 7–9 小时
数据存储 内存 / 存储卡 2GB / SD 卡 1 GB 或 8 GB
接口 RS232, USB, Bluetooth?, WLAN
重量 包括电池 7.7 kg
环境参数 工作温度范围 –20℃至 + 50℃
防尘防水 (IEC 60529) / 防雨 IP65 / MIL-STD-810G，方法 506.5-I
防潮 95%, 无冷凝
| 角度测量 | ||
| 精度1Hz, V | 编码，连续，四重角度探测 | 0.5"(0.15mgon) |
| 距离测量 | ||
| 范围2 | 棱镜(GPR1,GPH1P)3 | 1.5m 至 > 3500 m |
| 无棱镜/任何表面4 | 1.5m 至 > 1000 m | |
| 长测量模式2,4,5 | 12000m | |
| 精度/测量时间 | 单次(棱镜)2,5 | 0.6mm + 1ppm / 典型2.4秒 |
| 单次(任何表面)2,4,5,6 | 2mm + 2ppm /典型3秒 | |
| 连续(棱镜)2,5 | 3mm + 1.5 ppm / 典型 0.15秒 | |
| 光斑大小 | 50m处 | 8 mm x 20 mm |
| 测量技术 | 基于相位原理系统分析技术 | 同轴，红色可见光 |
| 图像 | ||
| 广角相机和望远镜相机 | 传感器 | 500万像素 CMOS 传感器 |
| 视场 (广角相机 / 望远镜相机) | 19.4° / 1.5° | |
| 帧频率 | 高达 20 帧每秒 | |
| 马达 | ||
| 直驱，压电陶瓷技术 | 转速 / 换面时间 | 更大180°(200 gon)每秒 / 典型 2.9 秒 |
| 自动照准 (ATR) | ||
| 范围 ATR模式2 / 跟踪模式2 | 圆棱镜 (GPR1, GPH1P) | 1500 m / 1000 m |
| 360°棱镜 (GRZ4, GRZ122) | 1000 m / 1000 m | |
| 精度1,2 / 测量时间 | ATRplus 测角精度(Hz, V) | 0.5" (0.15 mgon) / 典型 3-4 秒 |
| 超级搜索 | ||
| 范围 / 搜索时间8 | 360° 棱镜 (GRZ4, GRZ122) | 300 m / 典型 5 秒 |
| 导向光 (EGL) | ||
| 工作范围 / 精度 | 5 –150 m / 典型 5 cm，100 m处 | |
| 一般参数 | ||
| 机载软件系统 | Captivate软件（含应用程序） | |
| 处理器 | TI OMAP4430 1GHz 双核 ARM? CortexTM -A9 MPCoreTM | 操作系统-Windows EC7 |
| 自动对焦望远镜 | 放大倍数 / 焦距范围 | 30 x / 1.7 m 至无穷远 |
| 显示屏和键盘 | 5英寸，WVGA，彩色，触屏，双面 | 37 个按键，带照明功能 |
| 操作 | 3个无限位驱动，1个伺服对焦驱动，2个自动对焦按键，用户自定义快捷键 | |
| 电源 | 可更换内置锂电池，具有给电池充电功能 | 使用时间 7–9 小时 |
| 数据存储 | 内存 / 存储卡 | 2GB / SD 卡 1 GB 或 8 GB |
| 接口 | RS232, USB, Bluetooth?, WLAN | |
| 重量 | 包括电池 | 7.7 kg |
| 环境参数 | 工作温度范围 | –20℃至 + 50℃ |
| 防尘防水 (IEC 60529) / 防雨 | IP65 / MIL-STD-810G，方法 506.5-I | |
| 防潮 | 95%, 无冷凝 | |
1: 标准差,依据 ISO 17123-3
2: 阴天，无雾霾，能见度 40 km，无热流闪烁
3: 1.5 m 至 2000 m，使用 360°棱镜 (GRZ4，GRZ122)
4: 测量目标处于阴影下，阴天，柯达灰白板 (90% 反射率)
5: 标准差，依据 ISO 17123-4
6: 距离 > 500 m：精度 4 mm + 2 ppm，测量时间 典型 6 秒
徕卡TS60 产品彩页：
徕卡TS60转速
https://v.qq.com/x/page/z0525ps7cwu.html

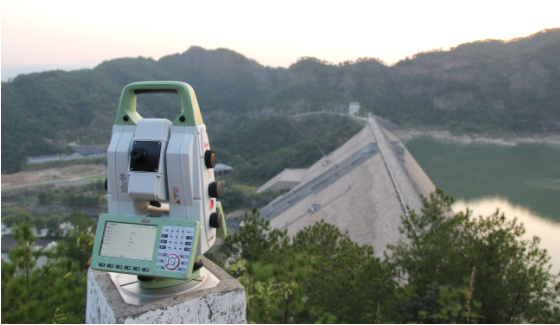

徕卡TS60多测回测角在棉花滩水电站
https://v.qq.com/x/page/k052441reto.html
