华测 X9

　　X9 GNSS 智能RTK接收机

　　产品介绍

　　华测X9 智能RTK是一款收发一体电台、GPRS网络、双电池智能供电的全功能RTK接收机。

　　产品特点

　　技术参数

　　接收机特性

　　卫星跟踪                北斗全星座

　　操作系统                LINUX操作系统

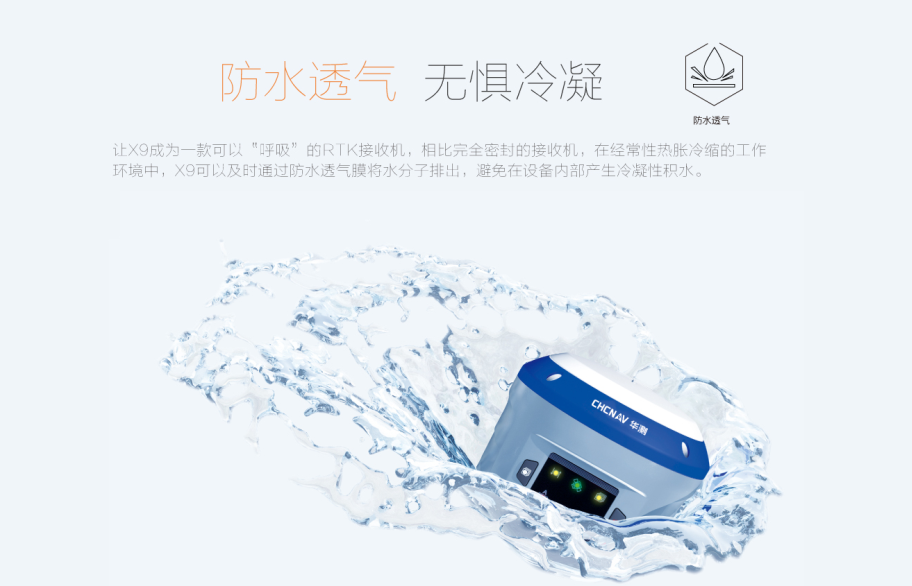

　　防水透气膜            有

　　初始化时间            5s

　　数据输出速率        更大50Hz

　　初始化可靠性        >99.99%

　　接收机外观

　　外观                       流线型圆柱体

　　按键                      1个电源键、1个静态切换键

　　指示灯

　　                             1个差分信号灯

　　                             1个卫星灯

　　                             1个数据采集灯

　　                             2个电源指示灯

　　                             1个WiFi指示灯

　　标称精度

　　静态精度

　　                             平面精度：±(2.5+ 0.5×10-6×D) mm

　　                             高程精度：±(5+0.5×10-6×D) mm

　　RTK精度

　　                             平面精度：±(8 + 1×10-6×D) mm

　　                             高程精度：±(15+ 1×10-6×D) mm

　　单机精度              1.5m

　　码差分精度

　　                             平面精度：±0.25m+1ppm

　　                             高程精度：±0.50m+1ppm

　　电气化参数

　　主机功耗               3.2W

　　电池容量               3400mAh*2*7.4V=50.32Wh

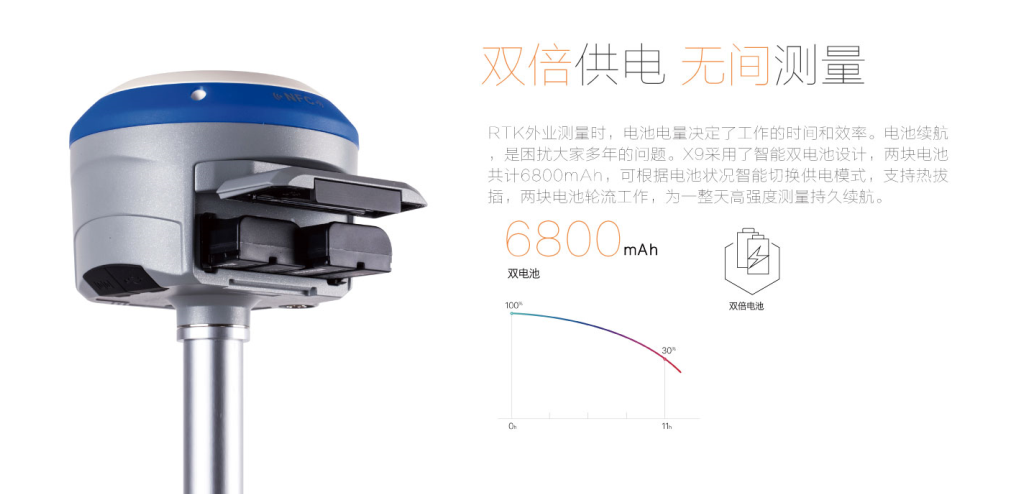

　　电池技术               双电池智能供电系统

　　电池工作时间        RTK模式12小时，可外接直流电，双电池电源自动切换

　　外接电源               9-36V DC

　　物理特性

　　尺寸                      13.5cm×10.6cm

　　重量                      ≤1Kg

　　材质                      AZ91D镁合金

　　工作温度              -45℃~+75℃

　　存储温度              -50℃~+80℃

　　湿 度                    无冷凝

　　防水防尘              IP67级

　　冲击震动              IK08级

　　数据通讯              I/O接口

　　                            1个外置UHF天线接口

　　                            1个七针LEMO数据口，支持供电，差分数据输出

　　                            1个mini USB数据传输口，支持USB数据下载，U盘升级功能

　　                            1个micro SIM卡槽

　　差分格式              RTCM2.X、RTCM3.X、CMR、CMR+、CMRx、RTCA

　　内置电台              功率：0.1W-2W可调

　　                             频率：450-470MHz(X9pro兼容进口高频)

　　                             协议：CHC

　　网络模块              联通3.5G

　　                            向下兼容联通3G(WCDMA)，移动2G(GSM)

　　                            可选电信3G(CDMA2000)

　　WiFi                     802.11 B/G/N，具有WiFi热点功能，任何智能终端均可接入接收机;

　　蓝牙                     BT 4.0，向下兼容BT2.x，协议支持win/Android/iOS系统

　　NFC                    手簿与主机触碰即可实现WiFi自动连接

　　静态存储

　　存储格式              HCN、RINEX、HRC、压缩RINEX数据可选

　　存储空间              标配16GB存储器，支持空间保护

　　存储方式              6进程同时存储

　　下载方式              即插即用的USB

　　                             FTP远程推送+本地一键下载

　　                            HTTP下载

　　辅助测量

　　电子气泡              可以实现接收机居中自动测量，真正解放你的右手

　　倾斜测量              X9pro标配支持倾斜测量

　　数据输出

　　输出格式              NMEA 0183、PJK平面坐标、二进制码

　　输出方式              BT/WiFi/RS232/电台

　　内置网页

　　查询功能              查询接收机状态及设置信息

　　设置功能              接收机工作模式，通讯方式，静态采集，数据输出等

HCE320——全新Android平台
专业，因为我们专为测绘外业定做!

4G全网通
可同时插入两张SIM卡，支移动、联通、电信三大运营商4G/3G/2G。

5.5英寸自发光AMOLED显示屏
5.5英寸自发光AMOLED显示屏，大屏配合LS7软件在图形作业下使用更加便捷。

防跌落设计
采用超窄外凸边框设计，屏幕向内凹陷1mm，边角位置采用加强筋及缓冲结构，保障跌落时无损屏幕。

内置8000mAh锂电池
8000毫安时超大容量电池，完全保障用户两天的高负荷使用，防水防尘达到工业IP68等级，为外业工作提供更多便捷。

华测自主输入法
华测自主研发的安卓输入法，加入常用测绘专业词汇，极大提升输入速度。
