BJSD-T4 断面仪

BJSD-T4型
激光隧道断面检测仪

产品型号：BJSD-T4
用于检测隧道开挖断面、初期支护断面和二次衬砌断面，评价隧道开挖质量和判断支护（衬砌）断面是否侵入限界，开挖过程中的炮眼指示、围堰变形收敛测量及土石方量计算，指导施工作业、辅助竣工验收、控制开挖质量。

功能
两维驱动，多断面测量；
炮眼指示放样，围岩收敛变形；
土石方量计量。

产品特点：

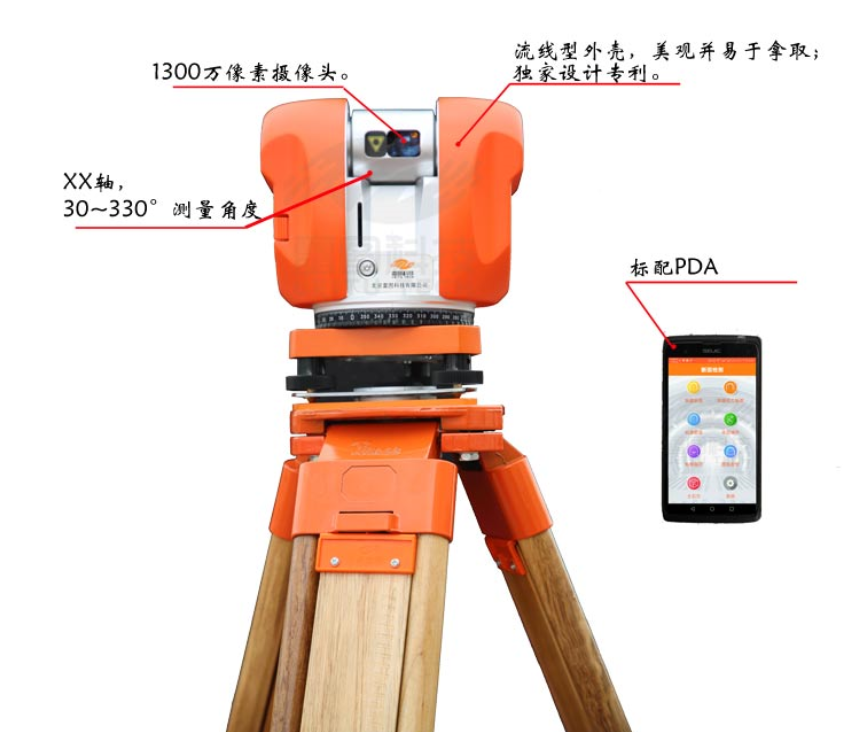

高精度伺服系统
配备两维伺服驱动系统，测速更快，测角更准；
多断面测量
具备两维旋转驱动，一次架设可实现多断面测量；
两维手动调整
测头可两维360全角度手动调整，测量更快捷；

技术参数
检测半径 0.2米～200米
检测点数 自动检测，可达到3000个点
测距精度（标准差） 优于±1毫米
测角分辨率 0.01度
测角精度（标准差） 优于0.1度
方位角范围 30度～330度（仪器测头垂直向下为0度）/连续测量30度～330度
手动测头转动方位角范围
                                垂直手工角度：0度～360度
                                水平手动角度：0度～360度
定位测量方式 具有垂直向下激光定心标志、测距功能
检测时间 约1分钟
工作时间 大于8小时（锂电池7.4伏8.8安时）
标定参数
处理系统 外置掌上电脑（八核处理器）
控制系统 5.2寸高清触屏；12小时续航、IP67、1300万摄像头、三模定位
存储容量 大于5000个断面
产品功能
当前断面测量            ●
前后方断面测量        ●
开挖炮眼指示            ●
围岩收敛监测            ●
测头手动调整            ●    两维手动
土石方量计算            ●
现场实时处理            ●
数据后处理软件         ●

产品软件
手持PDA，操控更稳定，数据更可靠

现场实测
北京市政2019国庆大阅兵保障工作

苏州支硎山开挖隧道，中交一公局集团承建

装箱示意图
